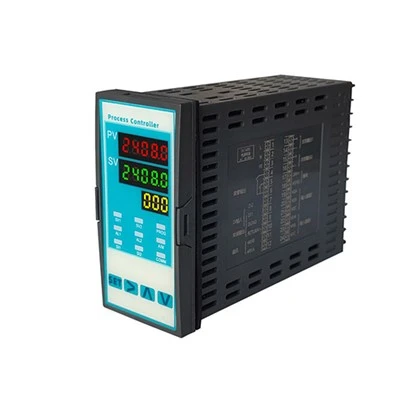

Mae Rheolydd Proses Ddiwydiannol 24 Segment Curves yn mabwysiadu sglodyn prosesu 24-did, sy'n cynnwys cywirdeb mesur a rheoli uchel. Mae hefyd yn cynnig swyddogaethau mwy estynedig, gyda dyluniad modiwlaidd ar gyfer cyfluniad mwy hyblyg.
Mae Rheolydd Proses Ddiwydiannol 24 Cromlin Segment yn cefnogi 9 proffil proses, a gellir gosod pob proffil gyda 24-cromlin rhaglen segment, gan alluogi rheoli proses 24-segment yn seiliedig ar gromlin. Gellir gweithredu swyddogaethau ymarferol fel allbwn gweithredu cyfnewid a galwad PID 5-grŵp yn y cromliniau 24-segment yn ôl yr angen, gan fodloni gofynion cymhleth ar gyfer rheoli prosesau cromlin. Mae'n cefnogi cyfyngu allbwn wedi'i grwpio, gan ganiatáu gosod amser a chanran cyfyngu allbwn penodedig i amddiffyn y llwyth.
Mae gan yr offeryn rheoli prosesau rhaglen hwn swyddogaethau rheoli allbwn deuol ar gyfer gwresogi ac oeri.
Mae gan y 2 sianel fewnbwn ategol y swyddogaethau canlynol: larwm torri gwifren gwresogydd, gosod gwerth gosodedig o bell DCS (System Rheoli Dosbarthedig), newid tymheredd isel uchel rhwng synwyryddion deuol, a diswyddo synhwyrydd deuol.
Mae yna 2 grŵp o fewnbwn digidol wedi'i ynysu'n optegol, a all wireddu newid cymhwysiad hyblyg ar gyfer swyddogaethau cymhwysiad amrywiol.
Mae'r offeryn rheoli prosesau hwn yn cefnogi swyddogaethau mewnbwn ar gyfer 32 math o synwyryddion signal diwydiannol cyffredin.
Mae'r mathau o allbwn rheoli yn cynnwys: ras gyfnewid, signal llinol analog, allbwn ras gyfnewid cyflwr solid (transistor), a thyristor (sy'n gallu gyrru offer trydanol yn uniongyrchol â cherrynt o lai na 5A).
Mae gan yr offeryn rheoli rhaglen hwn ddyluniad rhyngwyneb peiriant dynol cyfeillgar iawn, gyda gweithrediad allwedd syml a chyfleus. Yn ystod gweithrediad cromlin y rhaglen, gall arddangos swyddogaethau fel yr amser presennol sy'n weddill a'r gwerth gosod presennol.
Mae golygu lleol a mewnbwn cromlin y rhaglen yn syml ac yn gyfleus; mae gan gromliniau segment y rhaglen swyddogaeth cadw data pŵer-a phŵer-ar swyddogaeth eithrio larwm.
Mae'n mabwysiadu algorithm rheoli y gellir ei addasu i amodau gweithredu amrywiol.
Mae protocolau cyfathrebu Modbus RTU a TCP dewisol ar gael.
Nodweddion
Cywirdeb mesur Dosbarth 0.1, gydag arddangosfa tiwb nixie 5 digid a ffenestr arddangos statws
Protocol cyfathrebu safonol MODBUS RTU, rhyngwyneb Ethernet dewisol
Swyddogaeth cyfathrebu ar-lein offeryn rheoli caethwasiaeth meistr cyflymder uchel, gan symleiddio gosodiadau cromlin y broses a galluogi cydamseru SV awtomatig
PID wedi'i grwpio a chyfyngu PID wedi'i grwpio, sy'n addas ar gyfer llwythi â nodweddion amrywiol
Swyddogaethau gan gynnwys gosodiad analog o bell, rheoli cyfathrebu, ac amddiffyn rhag torri gwifrau gwresogydd
Yn cefnogi 32 o signalau diwydiannol cyffredin fel mewnbwn PT1000
Yn mabwysiadu algorithm DK PID gwell ar gyfer rheolaeth fwy cywir
Yn meddu ar swyddogaeth cyflenwad pŵer synhwyrydd a dyluniad gwrth-ymyrraeth
Offeryn rheoli sefyllfa falf gwell, gan gefnogi rheolaeth safle falf gydag adborth a rheolaeth sefyllfa falf heb adborth
Yn cefnogi cywiro mewnbwn cromlin pwynt 8- personol, synwyryddion personol ansafonol, a newid awtomatig rhwng synwyryddion tymheredd uchel a thymheredd isel
Mewnbynnau
K (math thermocouple); S (math thermocwl)
R (math thermocouple); T (math thermocwl)
E (math thermocouple); J (math thermocwl)
B (math thermocouple); N (math thermocwl)
WRe3-WRe25 (math thermocouple); WRe5-WRe26 (math thermocouple); Cu50 (math gwrthydd thermol);
PT100 (math gwrthydd thermol); PT1000 (math gwrthydd thermol); 0-80Ω (signal ymwrthedd); 0-400Ω (signal ymwrthedd); 0-5000Ω (signal ymwrthedd); 0-10mA (signal cyfredol); 0-20mA (signal cyfredol); 4-20mA (signal cyfredol); 0-20mV (signal foltedd); 0-100mV (signal foltedd); -20-+20mV (signal foltedd); -100-+100mV (signal foltedd); 0-1V (signal foltedd); 0-2V (signal foltedd); 0-5V (signal foltedd); 1-5V (signal foltedd);
0-10V (signal foltedd); 2-10V (signal foltedd); -5V-+5V (signal foltedd); -10V-+10V (signal foltedd)
Allbynnau
4-20mA (allbwn cerrynt analog)
0-20mA (allbwn cerrynt analog)
0-10mA (allbwn cerrynt analog)
Allbwn ras gyfnewid
Allbwn cyflwr solid y transistor
Allbwn thyristor
Dim
Allbwn foltedd dewisol
Cyfathrebu (Dewisol)
Cyfathrebu safonol MODBUS RTU
Ethernet Modbus TCP Safonol
Larwm
2 sianel o allbwn ras gyfnewid
Paramedrau Manwl Eraill
| Cylch Rheoli | 50mS/100mS |
| Cywirdeb Mesur | 0.1% FS (gan ddefnyddio 24-bit AD) |
| Cyfradd Samplu | 20Hz/10Hz |
| Rheoli Allbwn | |
| Arwyddion analog | 4-20mA, 0-20mA (<500Ω), 0-10mA (<1kΩ) |
| Cyfnewid | 2A (250V AC) |
| Cyfnewid cyflwr solid (transistor) | 22V 20mA |
| Thyristor | 6A 250V AC |
| Tiwb Nixie LED | Arddangosfa 3 rhes |
| Rhes 1 (PV) | 5 digid |
| Rhes 2 (SV) | 5 digid |
| Rhes 3 (ffenestr wybodaeth) | 3 digid |
| Rhwystriant Mewnbwn Mesur Signal |
Yn fwy na neu'n hafal i 500kΩ ar gyfer signalau foltedd, Llai na neu'n hafal i 120Ω ar gyfer signalau cerrynt, Yn fwy na neu'n hafal i 500kΩ ar gyfer thermocyplau Mae mesur gwrthiant yn mabwysiadu system 3 gwifren; ni fydd gwrthiant pob gwifren trawsyrru signal yn fwy na 10Ω Protocol cyfathrebu safonol MODBUS RTU (2-wifren RS485) |
| Gwiriad cydraddoldeb | Dim, od, hyd yn oed |
| Cyflymder cyfathrebu | 4800BPS, 9600BPS, 19200BPS |
| Ystod cyfeiriad cyfathrebu | 1~247 |
| Cyflenwad Pŵer | 86~260V AC (47~63Hz) |
| Foltedd Ynysu | 2300V AC am 1 munud (ynysu rhwng mewnbwn, allbwn a chyflenwad pŵer) |
| Dewis Model a Dimensiynau |
DK2404T: Dimensiynau Allanol: 96 × 96 × 109mm Dimensiwn Torri Allan: 92 × 92mm |
